Haus: Status Solar-Anlage

Fehler: Kein Wärmetransport

Goggle Gemini Info

Wenn Ihre Solarpumpe läuft, aber keine Wärme vom Dach in den Pufferspeicher transportiert wird, liegt die Ursache meist an Luft im Solarkreislauf, mangelndem Druck oder einer Blockade durch zähflüssige Solarflüssigkeit. [1, 2, 3]

Für den zielgerichteten und schnellen Check zur Fehlerbehebung:

1. Luft im System (Die häufigste Ursache)

Wenn die Kollektoren heiß sind (z. B. über 100 °C) und die Pumpe läuft, aber kein Durchfluss stattfindet, befindet sich häufig Luft am höchsten Punkt der Anlage. Die Pumpe kann diese Luftblase oft nicht nach unten drücken. [1]

Prüfen: Beobachten Sie den Durchflussmengenmesser (Flowmeter) an Ihrer Solarstation. Steht der Schwimmer auf null oder “tanzt” er nur wild, zirkuliert kein Wasser.
Lösung: Die Anlage muss fachgerecht gespült und entlüftet werden. [1, 2, 3]

2. Fehlender Anlagendruck

Überprüfen Sie das Manometer an der Solarstation. Der Druck sollte im kalten Zustand in der Regel bei 1,5 bis 2,5 bar liegen (Herstellerangaben beachten). [1]

Ursache: Ein defektes Ausdehnungsgefäß (MAG) oder eine undichte Stelle führt zu Druckverlust. Bei zu wenig Druck bilden sich im Kollektor Dampfblasen, die den Transport verhindern.
Lösung: Druck prüfen und ggf. Solarflüssigkeit nachfüllen sowie Anlage entlüften. [1, 2, 3, 4, 5]

3. Veraltete oder verbrannte Solarflüssigkeit (Stagnation)

War die Anlage überhitzt (Sommer/Stagnation), kann die Solarflüssigkeit altern. Sie wird zäh, teerartig oder flockt aus und verklebt Leitungen sowie feine Kollektorröhrchen. [1, 2, 3]

Prüfen: Entnehmen Sie eine kleine Probe der Flüssigkeit an der Solarstation. Sie sollte klar und dünnflüssig sein. Ist sie braun, schwarz oder riecht verbrannt, muss der Kreislauf gespült werden. [1, 2]

4. Defekte Bauteile

Schwerkraftbremse / Rückschlagventil: Wenn die Pumpe läuft, aber das Ventil klemmt, wird der Kreislauf blockiert.
Pumpenleistung: Manchmal läuft der Motor der Pumpe zwar hörbar, aber das Schaufelrad im Inneren ist defekt oder blockiert und fördert keine Flüssigkeit. [1]

Um Ihnen bei der gezielten Eingrenzung zu helfen, teilen Sie mir gerne Folgendes mit:

Wie hoch ist der aktuelle Druck (in bar) auf dem Manometer Ihrer Solarstation?
Zeigt das Flowmeter (Durchflussanzeige) einen Wert an, wenn die Pumpe läuft?
Wann wurde die Solarflüssigkeit das letzte Mal gewechselt oder geprüft?

Betriebsdruck

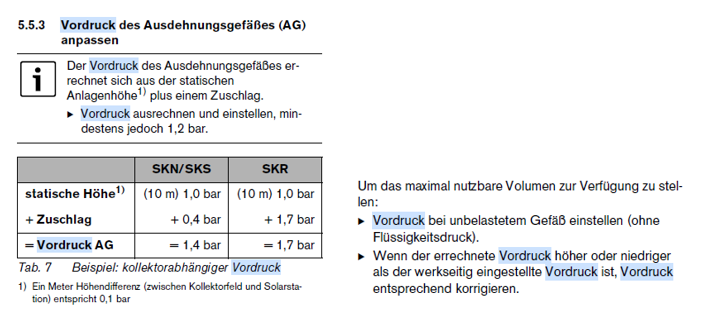

Vordruck Ausgleichsgefäß

Status FM 433

An der FM433 sind alle Schalter auf Automatic
Wenn Ladepumpe blinkt dann laden mit reduzierten Leistung [ LowFlow ]
Wenn Ladepumpe an dann laden mit voller Leistung
Wenn Ladepumpe aus dann steht der Solarkreislauf still

Monitoring der Solardaten am MCE2

Schritt-für-Schritt-Anleitung

Klappe öffnen: Öffnen Sie die vordere Klappe der MEC2-Bedieneinheit, um Zugriff auf die erweiterten Tasten zu erhalten.
Hauptmenü aufrufen: Drehen Sie den großen Drehknopf, bis im Display das Hauptmenü „Monitor“ erscheint.
Menü bestätigen: Drücken Sie die Taste „Anzeige“ (oder drücken Sie direkt auf den Drehknopf), um in das Untermenü zu gelangen.
Solar auswählen: Drehen Sie den Drehknopf weiter, bis Sie zum Untermenü „Solar“ (oder „Solarkreis“) gelangen.
Daten anzeigen: Drücken Sie erneut die Taste „Anzeige“.
Durchblättern: Durch weiteres Drehen des Drehknopfes können Sie nun die verschiedenen aktuellen Messwerte und Daten Ihrer Solaranlage nacheinander auf dem Display ablesen

System Test

Start

Verdichter Wärmepumpe abschalten ( WP Sollwert Temperatur absenken mit Panascon Confort App / Soll-Temp < WP Vorlauf-Temp
Monitor Puffer-temperatur über WP Vorlauf / Rücklauf Temp
Status WP

MCE2 Steuerung Servie Ebene

Zum Erreichen der MCE2 Service Ebene müssen die 3 roten Tasten gleichzeitig gedrückt werden

Google Gemini Info

Manuelle Schaltung der Solarkreispumpe

Bei einer Solaranlage mit dem Buderus FM443 Solarmodul (oft verbaut in Logamatic-Regelungen) schalten Sie die Pumpe über den Relaistest oder die Handbetriebsfunktion ein. [1, 2]

Relaistest durchführen (zur gezielten Funktionsprüfung)

Serviceebene aufrufen: Drücken und halten Sie die Taste Anzeige, bis die Anzeige wechselt.
Menü auswählen: Drehen Sie den Drehknopf, bis SERVICEEBENE – Relaistest im Display erscheint. Bestätigen Sie mit der Anzeige-Taste.
Solarmodul ansteuern: Drehen Sie den Knopf, bis RELAISTEST – Solar im Display steht, und drücken Sie Anzeige.
Pumpe schalten: Sie können nun die einzelnen Komponenten wie PriPumpe SP1 (Solarkreis) oder PriPumpe SP2 auswählen. Drehen Sie den Knopf auf EIN (bzw. drücken Sie die Taste), um die Solarpumpe manuell zu starten. [1]

Betriebsart „Manuell EIN“ (für einen längeren Probelauf)

Menüwahl: Öffnen Sie die Klappe der Bedieneinheit.
Solar auswählen: Drücken und halten Sie die Taste Heizkreis und drehen Sie das Rad, bis Heizkreisauswahl – Solar angezeigt wird. Lassen Sie die Taste los.
Handbetrieb: Drehen Sie den Knopf auf die Betriebsart Manuell EIN. Hinweis: Aus Sicherheitsgründen schaltet sich die Pumpe in diesem Modus nach 30 Minuten automatisch wieder in den Automatikbetrieb zurück. [1]

Genaue Details zur Anlage finden Sie auch in der vollständigen ⁠Buderus FM443 Bedienungsanleitung.

Falls Sie noch Hilfe benötigen: Hängt die Pumpe, oder möchten Sie prüfen, ob der Kollektor Wärme liefert?
